Um resistor elétrico ou eletrônico é um componente fundamental em circuitos, projetado para limitar ou controlar o fluxo de corrente elétrica. Ele “resiste” à passagem de elétrons, convertendo parte da energia elétrica em energia térmica (calor), um fenômeno conhecido como Efeito Joule.
Pense em um resistor como um “obstáculo” no caminho da água em uma mangueira. Quanto maior o obstáculo (resistência), menor o fluxo de água (corrente elétrica).
Para que serve um resistor?
Limitar a corrente
Proteger outros componentes mais sensíveis no circuito de correntes excessivas que poderiam danificá-los (como um LED, por exemplo).
Dividir tensão
Criar diferentes níveis de tensão em um circuito
Ajustar nível de sinal
Modificar a intensidade de um sinal elétrico
Polarizar transistores
Estabelecer as condições de operação para transistores e outros dispositivos semicondutores.
Dissipar energia
Converter energia elétrica em calor, como em aquecedores elétricos.
Se ele foi projetado para limitar a corrente porque e como ele divide a tensão?
Embora a principal função de um resistor seja, de fato, limitar a corrente elétrica, ele consegue “dividir a tensão” devido à própria natureza da Lei de Ohm e como os resistores se comportam em um circuito em série.
Como um Resistor Limita a Corrente e Causa uma Queda de Tensão
Quando a corrente elétrica passa por um resistor, ele oferece uma oposição a esse fluxo. Essa oposição faz com que parte da energia elétrica seja convertida em calor (Efeito Joule). O resultado dessa “resistência” é uma queda de tensão (ou diferença de potencial) através do resistor.
Imagine a corrente elétrica como a água fluindo por um cano, e o resistor como um estreitamento nesse cano. Para que a mesma quantidade de água continue fluindo pelo estreitamento, a “pressão” (tensão) antes do estreitamento precisa ser maior do que a “pressão” depois dele. A diferença de pressão é a queda de tensão.
De acordo com a Lei de Ohm (V=R \times I), se uma corrente I passa por um resistor com resistência R, haverá uma queda de tensão V através dele.
O Divisor de Tensão

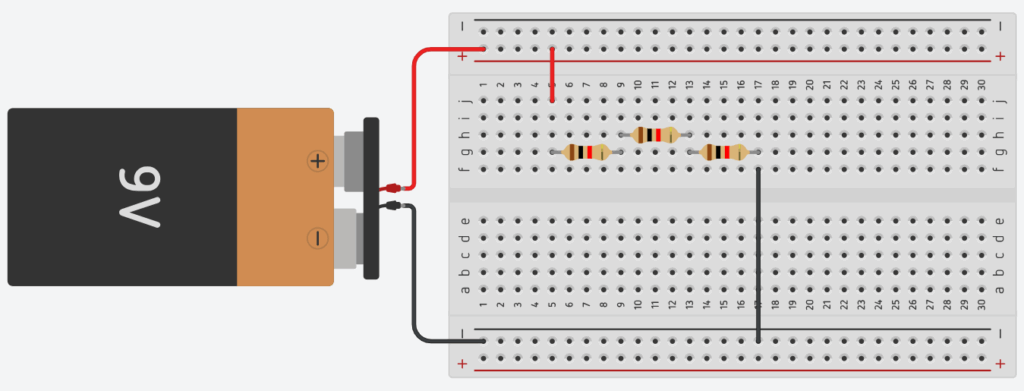

A divisão de tensão ocorre quando você tem dois ou mais resistores conectados em série em um circuito. Em um circuito em série, a corrente é a mesma em todos os componentes, mas a tensão se divide entre eles.
Considere o seguinte cenário:
- Você tem uma fonte de tensão (por exemplo, uma bateria de 9V).
- Você conecta dois resistores (R1 e R2) em série a essa fonte.
A tensão total da fonte (Vtotal) será dividida entre R1 e R2. A queda de tensão em cada resistor será proporcional ao seu valor de resistência.
Como funciona a divisão:
- A corrente (I) que sai da fonte passa primeiro por R1 e depois por R2. Como estão em série, a corrente é a mesma em ambos.
- A queda de tensão em R_1 (V_{R_1}) será R_1 \times I.
- A queda de tensão em R_2 (V_{R_2}) será R_2 \times I.
- A soma das quedas de tensão é igual à tensão total da fonte: V_{total}=V_{R_1}+V_{R_2}.
Como fica a relação de tensão e corrente em circuito paralelo?
Em um circuito paralelo, a relação entre tensão e corrente é bem diferente da que vemos em um circuito em série.
Tensão é a mesma em todos os componentes

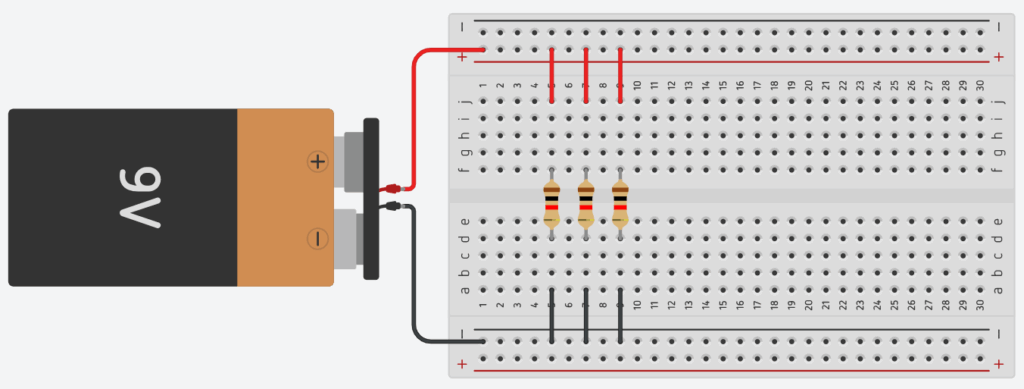

Em um circuito paralelo, todos os componentes (resistores, lâmpadas, etc.) que estão conectados em paralelo recebem a mesma tensão da fonte.
Imagine que você tem uma rua principal (a fonte de tensão) e várias ruas secundárias (os ramos paralelos) que saem dela. Todos os prédios em cada rua secundária estão conectados diretamente à rua principal.
Da mesma forma, em um circuito paralelo, cada resistor é conectado diretamente aos dois terminais da fonte de tensão, o que significa que a diferença de potencial (tensão) em cada resistor é igual à tensão fornecida pela fonte.
Corrente se divide entre os componentes
Enquanto a tensão é a mesma, a corrente elétrica se divide entre os diferentes ramos paralelos. A corrente total que sai da fonte se distribui entre os resistores, e a quantidade de corrente que passa por cada resistor depende do seu valor de resistência.
Voltando à analogia das ruas: a quantidade total de carros na rua principal se divide entre as diferentes ruas secundárias. Uma rua mais larga (menor resistência) permitirá que mais carros (corrente) passem por ela, enquanto uma rua mais estreita (maior resistência) terá um fluxo menor.
A Lei de Ohm I = \frac {V}/{R} é aplicada individualmente a cada ramo para calcular a corrente em cada resistor:
- I_1= \frac{V}{R_1}
- I_2= \frac{V}{R_2}
- I_3= \frac{V}{R_3}
- E assim por diante.
A corrente total que sai da fonte é a soma das correntes em cada um dos ramos:
I_{total}=I_1+I_2+I_3+...
Resistência Equivalente (Req) Diminui
Outra característica importante do circuito paralelo é que, ao adicionar mais resistores em paralelo, a resistência total (equivalente) do circuito diminui. Isso ocorre porque adicionar um novo caminho para a corrente é como abrir uma nova pista em uma rodovia, facilitando o fluxo geral.
A fórmula para calcular a resistência equivalente em um circuito paralelo é:
1_{R_{eq}} = \frac{1}{R_1} + \frac{1}{R_2} + \frac{1}{R_3} ...
Para o caso especial de apenas dois resistores em paralelo, você pode usar uma fórmula simplificada:
R_{eq} = \frac{R_1 \times R_2}{R_1 + R_2}Conclusão
Em resumo, em circuitos em série a corrente é a mesma para cada resistor em série mas a tensão diminui respectivamente, enquanto em circuitos paralelos, a corrente diminui porque há “divisão dos caminhos”, mas a tensão será a mesma da fonte.
